Revêtement isolant thermoconducteur pour modules de puissance TSC

Un revêtement isolant thermiquement conducteur est un matériau de base isolant fonctionnel qui offre une protection diélectrique haute tension et une surface de montage plane, avec la conduction thermique comme avantage secondaire. Contrairement à un matériau d'interface thermique (TIM), il ne peut pas éliminer à lui seul les espaces d'air interfaciaux, il est donc appliqué avec une couche de TIM plutôt que comme remplacement autonome.

Pourquoi la confusion persiste entre les revêtements et les TIM

La demande de matériaux d'interface thermique a fortement augmenté parallèlement au boom de l'informatique IA, avec des rapports selon lesquels même Nvidia évalue des matériaux thermiques à base de diamant pour ses puces les plus puissantes. Au milieu de cette croissance, une catégorie plus récente, les revêtements isolants thermoconducteurs, est entrée sur le marché et est souvent confondue avec un substitut instantané du TIM.

Les deux matériaux remplissent des fonctions différentes. Un TIM, tel qu'un tampon thermique ou une graisse, est un pur mastic d'interface dont la tâche principale est d'éliminer l'entrefer entre deux surfaces de contact. Un revêtement isolant thermiquement conducteur est un substrat isolant fonctionnel : sa valeur fondamentale est l'isolation haute tension et une base aplatie pour l'appareil ou le dissipateur thermique. Une fois durcie, la surface du revêtement présente toujours des pics et des creux microscopiques. Une couche de TIM est donc toujours nécessaire pour obtenir un transfert de chaleur efficace au niveau du système.

Première étape : refroidissement naturel dans les boîtiers traversants

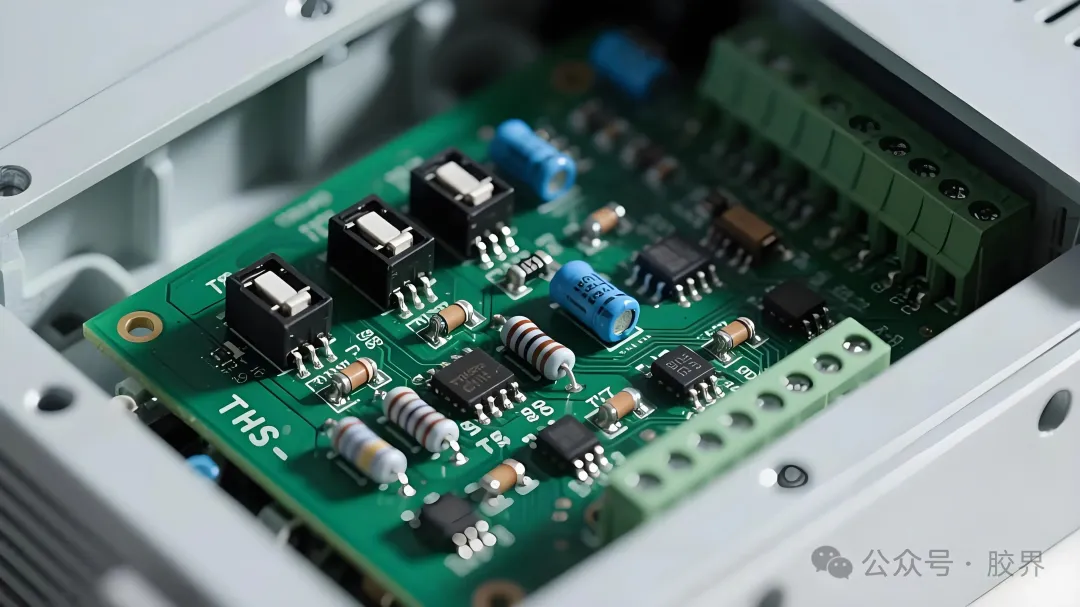

Avant que la technologie de montage en surface ne devienne standard, les dispositifs d'alimentation utilisaient des boîtiers traversants tels que la série TO. La chaleur voyageait de la puce à travers un cadre de connexion métallique, passant par les broches, à travers le PCB et enfin dans un dissipateur thermique externe.

Les matériaux d’interface thermique étaient encore primitifs à ce stade. Les ingénieurs se sont appuyés sur une simple graisse thermique à base de silicone remplie de particules ordinaires d'oxyde de zinc ou d'oxyde d'aluminium, principalement pour l'isolation plutôt que pour la propagation de la chaleur. Les niveaux de puissance des appareils étaient suffisamment bas pour qu'une résistance thermique du boîtier TO de 50 à 80 degrés Celsius par watt soit toujours acceptable, même si les fines sections transversales des broches créaient une résistance élevée et laissaient peu de marge à mesure que les courants augmentaient.

Deuxième étape : deux décennies de refroidissement par le bas

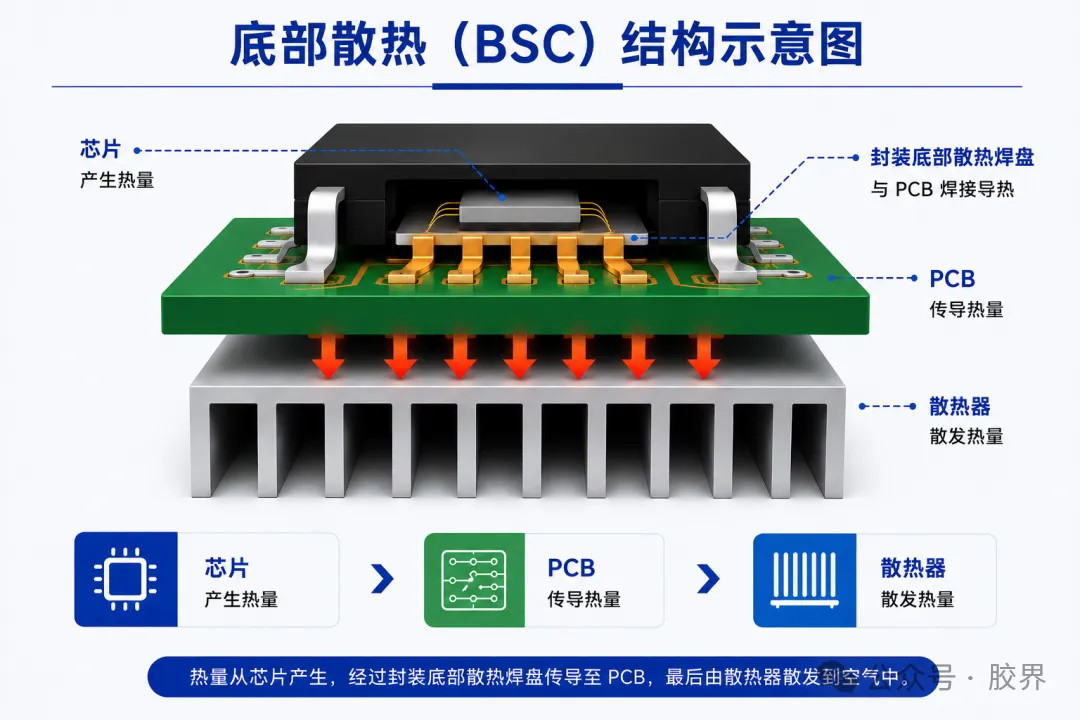

Alors que les alimentations à découpage et les entraînements de moteur augmentaient la densité de puissance, l'industrie s'est tournée vers le refroidissement par le bas (BSC), en utilisant le PCB lui-même comme dissipateur thermique de premier étage. Cette architecture a dominé les emballages électriques pendant environ vingt ans sur trois générations.

La technologie TIM a évolué au rythme de ces packages. La graisse thermique standard est devenue omniprésente, les matériaux à changement de phase sont entrés en service comme option solide à température ambiante qui se ramollit à près de 45 à 60 degrés Celsius pour une meilleure conformité de surface et une conductivité de 5 à 10 W/m·K sans pompage, et les tampons thermiques construits sur des bases de silicone ou d'acrylate avec des charges d'alumine ou de nitrure de bore ont atteint 6 à 16 W/m·K à mesure que la charge de charge augmentait.

Troisième étape : refroidissement par le haut pour les appareils à large bande interdite

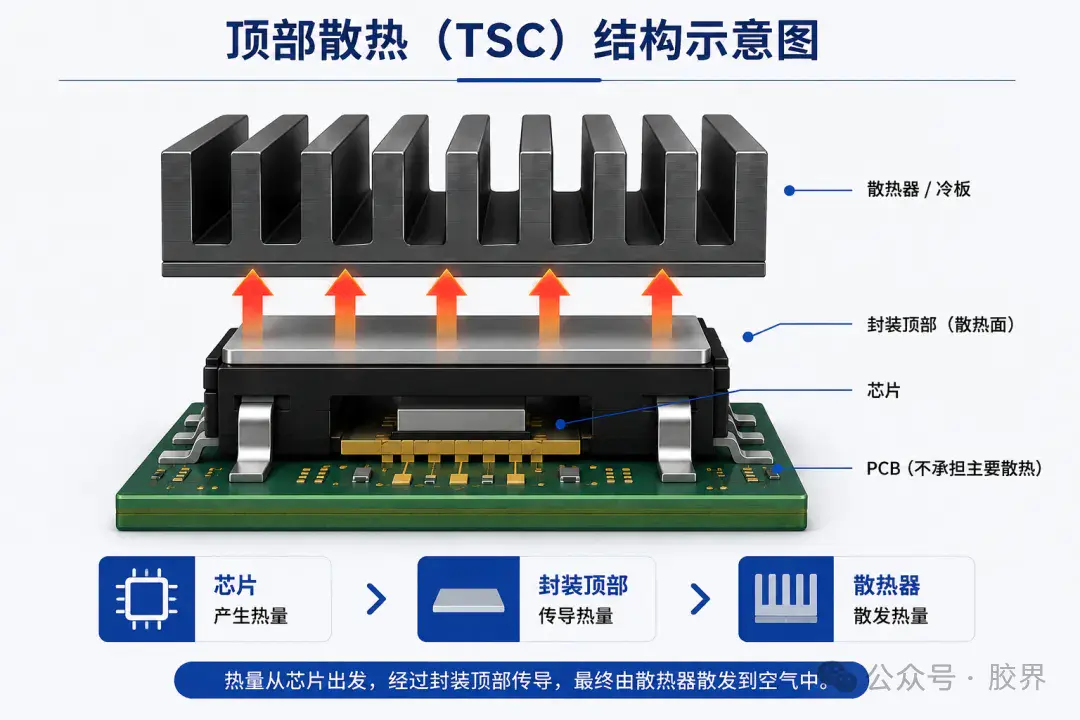

L'essor des dispositifs en carbure de silicium (SiC) et en nitrure de gallium (GaN), avec leurs vitesses de commutation, leurs tensions nominales et leurs densités de puissance plus élevées, a exposé les limites du refroidissement par le bas. La réponse de l'industrie a été le refroidissement par le haut (TSC) : une plaque métallique exposée sur le dessus du boîtier se connecte directement à un dissipateur thermique ou à une plaque froide, contournant entièrement le PCB.

Comment un revêtement isolant thermiquement conducteur modifie la pile

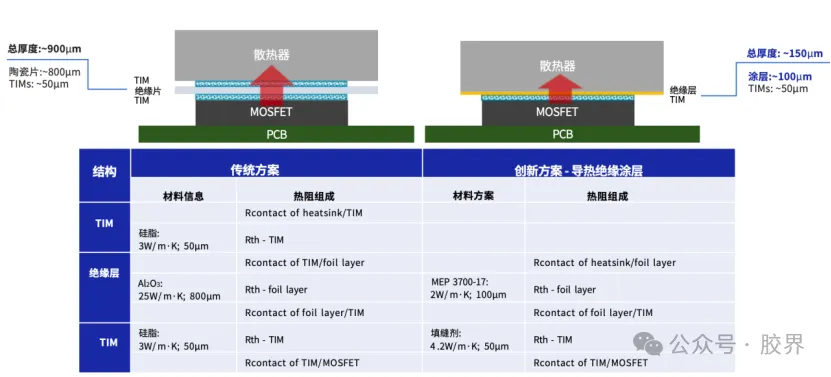

Pour simplifier ce sandwich, l'industrie a développé un revêtement isolant thermoconducteur époxy à base d'eau en tant que matériau intégré d'isolation et de conduction. L'objectif est de remplacer une couche TIM et une feuille isolante en céramique par un seul revêtement, produisant ainsi un nouveau chemin thermique : une puce, une couche TIM, un revêtement isolant thermiquement conducteur sur le dessus, puis la plaque ou le dissipateur thermique refroidi à l'eau.

À quoi ressemblent les revêtements de qualité production aujourd'hui

Depuis 2022, à mesure que les plates-formes de véhicules électriques 800 V se sont développées, les emballages TSC ont atteint la maturité de production de masse aux côtés de la technologie de revêtement époxy à base d'eau. La série MEP 3700 de MEPCOAT est un produit représentatif, combinant une conductivité thermique de 2 W/m·K avec 3 000 à 6 000 V d'isolation haute tension, une forte adhérence interfaciale et une fiabilité de qualité automobile en une seule couche.

Au-delà de la validation de qualité automobile sur des milliers de cycles de température et 96 heures d'exposition au brouillard salin, ces revêtements permettent un contrôle précis de l'épaisseur : un seul passage peut déposer aussi peu que cinq microns, ou des cycles successifs de pulvérisation et de durcissement peuvent atteindre une épaisseur cible tout en évitant les bulles et les vides qui autrement nuiraient au rendement de l'isolation.

Pourquoi l'architecture continue d'évoluer

Chaque étape de cette histoire, du refroidissement naturel traversant à deux décennies de refroidissement par le bas jusqu'au refroidissement actuel par le haut avec un revêtement isolant thermiquement conducteur, suit la même logique sous-jacente : raccourcir le chemin thermique, réduire le nombre d'interfaces, équilibrer l'isolation et la dissipation thermique et s'adapter aux appareils plus petits. À mesure que l'adoption du SiC se répand et que les plates-formes de tension des véhicules dépassent 800 V, les limites des tampons multicouches et des feuilles de céramique deviennent plus difficiles à ignorer, et l'association revêtement-plus-TIM apparaît comme la voie à suivre pratique pour les unités d'entraînement électriques compactes et à haute densité de puissance.

Un revêtement isolant thermiquement conducteur remplace-t-il entièrement la graisse thermique ou les tampons ?

Non. Un revêtement laisse encore des irrégularités de surface microscopiques après durcissement, donc un TIM tel qu'une graisse thermique ou un tampon thermique reste nécessaire pour combler l'entrefer final de l'interface.

Pourquoi le refroidissement par le haut est-il devenu nécessaire pour les appareils SiC et GaN ?

Les appareils à large bande interdite commutent plus rapidement, fonctionnent à une tension plus élevée et contiennent plus de puissance dans un encombrement plus réduit que les composants en silicium existants, et le refroidissement par le bas à travers le PCB ne pouvait plus suivre le rythme de la chaleur générée par ces appareils.

Quel est le principal avantage en termes de fiabilité d'un revêtement par rapport à une feuille isolante en céramique ?

Le revêtement forme une liaison chimique avec la surface du dissipateur thermique plutôt que de reposer sur un contact physique, et sa matrice époxy ne présente aucun risque de fissuration fragile de la céramique, elle résiste donc mieux aux vibrations et aux cycles thermiques de qualité automobile.

Un revêtement isolant thermiquement conducteur peut-il recouvrir des surfaces d'appareil irrégulières ou incurvées ?

Oui. Parce qu'il est appliqué par pulvérisation plutôt que sous forme de feuille prédécoupée, il peut envelopper entièrement les surfaces courbes, les rainures et les petites géométries des dispositifs de refroidissement supérieurs en une seule étape de processus.
